襯塑管道國家標準/a_襯塑管道國家標準

襯塑管道國家標準/a的今日更新是一個不斷發展的過程，它反映了人們對生活品質的不斷追求。今天，我將和大家探討關于襯塑管道國家標準/a的今日更新，讓我們一起感受它帶來的高品質生活。

文章目錄列表:

1.有誰用過阻氧型鋁合金襯pert管，它是什么管？
2.供熱管道連接方式及其應用
3.襯膠管道施工步驟及規范詳解
4.?管道安裝都有哪些規定

襯塑管道國家標準/a_襯塑管道國家標準

有誰用過阻氧型鋁合金襯pert管，它是什么管？

? 有誰用過阻氧型鋁合金襯pert管，它是什么管？

?有個工地用過阻氧型鋁合金襯PERT管（即鋁合金襯塑PERT復合管），價格老貴.是設計院設計的，質量很不錯，就是施工麻煩了點.以下從三個方面來闡述阻氧型鋁合金襯pert管：

圖一、阻氧型鋁合金襯PERT管結構圖

一、阻氧型鋁合金襯PERT管定義：

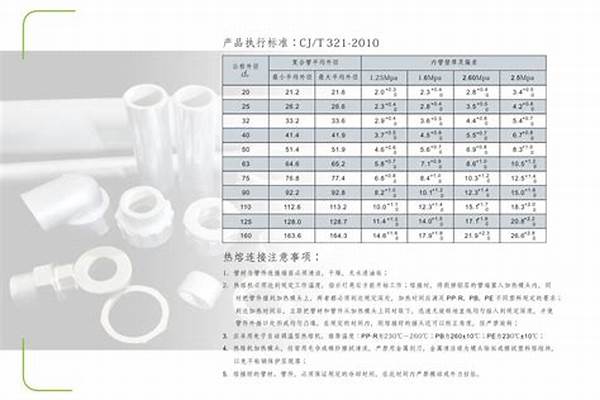

外層管為鋁合金管，內層管為熱塑性塑料管PERT，經預物理應力復合而成的二層結構管材。工作壓力不大于2.5MPa、公稱直徑不大于dn160的戶內（建筑體的室內、室外）給水輸送用鋁合金襯塑管材及管件。阻氧型鋁合金襯PERT管總體使用（設計）系數C≥1.5.阻氧型鋁合金襯PERT管外層鋁合金管為6063牌號變型鋁，無縫擠壓成型（鋁合金管內外經經陽極氧化工藝處理表面鍍層達10um以上參看CJ/T321-2010)；鋁合金襯塑復合管中的“塑”主要是以食品級塑料高分子樹脂管道料生產的塑料PERT管等級為S4級。

圖二、阻氧型鋁合金襯PERT管施工

二、阻氧型鋁合金襯PERT管結構：

從“阻氧型鋁合金襯塑PERT管”字面上看主次分明，鋁合金管為主，“塑”料管為輔，由此形成“輕質剛性”為主要特點的新型管種- 鋁合金襯塑復合管具備塑料管的衛生耐蝕、導熱系數小，輸送性能好的優點；同時，由于外部包裹鋁合金防護層，克服了塑料管表面硬度低、剛性差、線膨脹系數大、耐紫外線照射能力差、易老化的缺點使鋁合金襯PERT管嫁接了鋁合金金屬管性能、硬度高、強度好、耐沖擊、外觀高檔華麗等優點。

圖三、阻氧型鋁合金襯塑PERT管剝皮

三、阻氧型鋁合金襯PERT管特點 ?

口徑用“dn”標注，管材規格為dn20-160.阻氧型鋁合金襯PERT管中的“襯”就是生產工藝的主要特點，經預應力工藝將無縫鋁合金管和塑料管有機地結合起來，其層間結合強度達到最優。阻氧型鋁合金襯PERT管二大特點：

圖四、阻氧型鋁合金襯PERT化工管道

1、健康環保

阻氧型鋁合金襯PERT管?抗紫外線阻氧、不透光性能強、無毒抑菌、食品級涉水原材料健康環保，不結垢介質流體輸送流暢沿程摩擦阻力系數小僅為0.007

2、輕質鋼性結構安全

??阻氧型鋁合金襯PERT管?輕質剛性管道、獨特的承插配件連接獲國家實用新型專利

耐腐蝕性能強、阻氧抗老化，內襯S4的熱塑性塑料管保障管道系統介質輸送達PN2.5MPa的公稱壓力下正常使用免維護運行保障50年

供熱管道連接方式及其應用

GB/T23241-2009里面涉及PVC-U管材的內容基本上是引用GB/T 10002.1-2006《給水用硬聚氯乙烯（PVC-U）管材》，GB/T 10002.1最小公稱壓力為0.63MPa，而GB/T 13664最大公稱壓力為0.4MPa，前者主要是針對生活飲用水管，后者主要是灌溉用管。

二者表現在尺寸方面的要求就明顯不一樣，以dn110為例，GB/T 10002.1最小公稱壁厚為2.7mm，最大為10.0mm，GB/T 13664最小公稱壁厚為1.8mm，最大為2.7mm。

擴展資料：

PVC可分為軟PVC和硬PVC。其中硬PVC大約占市場的2/3，軟PVC占1/3。軟PVC一般用于地板、天花板以及皮革的表層，但由于軟PVC中含有增塑劑（這也是軟PVC與硬PVC的區別），物理性能較差（如上水管需要承受一定水壓，軟質PVC就不適合使用）。

所以其使用范圍受到了局限。硬PVC不含增塑劑，因此易成型，物理性能佳，因此具有很大的開發應用價值。聚氯乙烯材料生產過程中，勢必添加幾種助劑，如穩定劑，增塑劑等等，倘若全部采用環保助劑，那PVC管材亦是無毒無味環保的制品。

百度百科-PVC管

襯膠管道施工步驟及規范詳解

提到供熱管道相信大家都不是很了解，但是提到熱水器、暖氣這些東西，大家應該都不陌生。隨著經濟的快速發展，人們的生活也越來越好，人們對精神生活的追求也越來越高，社會都是朝著把人變懶的方向發展，而熱水器的存在就是給人們的生活帶來方便和新的生活體驗的，它的存在極大的滿足了人們對精神生活的追求。而它的存在必不可少的零件就是供熱管道，下面小編就為大家講講供熱管道的連接方式。?

供熱管道的連接方式主要有：

一、管道絲扣連接(鍍鋅鋼管，襯塑鍍鋅鋼管)

1.斷管：根據現場測繪草圖，在選好的管材上畫線，按線斷管。

2.套絲：將斷好的管材，按管徑尺寸分次套制絲扣。

3.配裝管件：根據現場測繪草圖將已套好絲扣的管材，配裝管件。

4.管段調直：將已裝好管件的管段，在安裝前進行調直。

　　二、法蘭連接

1.凡管段與管段采用法蘭盤聯接或管段與法蘭閥門連接者，必須按照設計要求和工作壓力選用標準法蘭盤。

2.法蘭盤的?聯接螺栓直徑、長度應符合規范要求，緊固法蘭盤螺栓時要對稱擰緊，緊固好的螺栓外露絲扣應為2-3扣，不宜大于螺栓直徑的二分之一。

3.法蘭盤連接襯墊，一般給水(冷水)采用厚度為3mm的橡膠墊，供熱、蒸汽、生活熱水管道應采用厚度為3mm的石棉橡膠墊。墊片要與管徑同心，不得放偏。

　　三、管道焊接

1.根據設計要求，工作壓力在0.1MPa以上的蒸汽管道、一般管徑在32mm以上的采暖管道以及高層建筑消防管道可采用電、氣焊連接。

2.管道焊接時應有防風、防雨雪措施，焊區環境溫度低于-20℃，焊口應預熱，預熱溫度為100-200℃，預熱長度為200-250mm。

3.一般管道焊接為對口形式及組對。

4.焊接前要將兩管軸線對中，先將兩管端部點焊牢，管徑在100mm以下可點焊三點，管徑在150mm以上以點焊四點為宜。

5.管材壁厚在5mm以上者應對管端焊口部位鏟坡口，如用氣焊加工管道坡口，必須除去坡口表面的氧化皮，并將影響焊接質量的凹凸不平處打磨平。

6.管材與法蘭盤焊接，應先將管材插入法蘭盤內，先點焊2-3點再用角尺找正找平后方可焊接，法蘭盤應兩面焊接，其內側韓縫不得凸出法蘭盤密封面。

好了，以上就是小編為大家帶來的供熱管道的連接方式，其實供熱管道的主要作用就是將產生的熱能通過蒸汽、熱水等介質傳輸到室內需要供熱的設備中，以滿足人們對熱能的需求。小編不得不說這一發明真是給人們的生活和工作帶來的滿足，它不僅方便還很快捷，在您需要的時候它就會給您帶來您想要的結果。

土巴兔在線免費為大家提供“各家裝修報價、1-4家本地裝修公司、3套裝修設計方案”，還有裝修避坑攻略！點擊此鏈接：/yezhu/zxbj-cszy.php?to8to_from=seo_zhidao_m_jiare&wb，就能免費領取哦~

?管道安裝都有哪些規定

襯膠管道，在生活中可是不容易見到的，這是一種特殊的管道骨架，外表以比較硬的材質所制成，例如說鋼鐵，如此堅硬的材質必定可以承擔一些非常尖銳以及、沉重的東西。襯膠管道非常的耐磨損，即便是一些化學硫酸以及高溫熨燙，都不會傷害到這種襯膠管道，畢竟它的里襯還有一種橡膠作為材料。那么，你知道襯膠管道施工步驟是怎樣的嗎？襯膠管道一般為現場制作、預先安裝、外委襯膠、成品管二次安裝。下面就讓我來為大家詳細介紹下襯膠管道施工的相關知識。

襯膠管道運用原理

運用橡膠的“以柔克剛”，解決主要以耐磨性能為主的管道襯里，以橡膠的耐腐蝕性和耐高溫性很高的對輸送管路起到保護作用。

襯膠管道使用優勢

1. 結構優良

管材的增強骨架鋼管與橡膠層使用高性能的粘合劑復合為一個整體，克服了鋼管耐壓不耐磨, 塑膠、橡膠耐磨不耐壓以及玻璃鋼脆抗沖擊性能差等缺點，

同時具備鋼管和耐磨橡膠的共同優點，綜合性價比卓越。

2. 強度高, 抗沖擊性高

橡膠彈性體的密度低，重量輕，具有較好的吸振性能和優異的耐機械沖擊性能，高強度, 剛性好, 不產生蠕變，抗沖擊，抗震, 抗水錘性能強，便于運輸, 安裝和維護。

3. 溫度適應范圍廣

脫硫襯膠管道可以在-50°C～+150°C的范圍內長期使用，襯膠層不會因溫度變化而與鋼架脫開。

4.節能

潤滑性好，運行阻力損失小，節省運行費用。管材的增強骨架鋼管與橡膠層使用高性能的粘合劑復合為一個整體，克服了鋼管耐壓不耐磨, 塑膠、橡膠耐磨不耐壓以及玻璃鋼脆抗沖擊性能差等缺點，同時具備鋼管和耐磨橡膠的共同優點，

綜合性價比卓越。

5．抗老化性能優越

在正常使用壓力溫度下一般使用壽命達到15年以上(理論值)。管道使用6-8年后近90°轉動一次，使用壽命會更長，襯膠管道可反復襯膠使用4次，降低成本，制作周期短，可確保工期。

襯膠管道使用壽命因素

1、橡膠的性能

襯膠管道內襯膠要根據其使用的環境而定，如果選擇的橡膠物理和化學性能與環境不相符就會造成使用壽命大大降低橡膠層脫落等嚴重后果。

2、橡膠與鋼管的粘接強度

非橡膠生產企業器膠漿粘接度不強，會造成襯里層受力不能夠很好的分解是，導致局部受力不均，造成了襯膠管道局部快速腐蝕。

3、工礦條件

使用場所、腐蝕性，溫度以及使用強度等都會影響到襯膠管道的使用壽命，因此在選擇之初應對襯膠管道做出合理的分析。

襯膠管道使用領域

根據多年的施工經驗，不同應用領域襯膠管道可分為兩類一類是礦山此類工礦條件比較惡劣的環境下，一般的采用進口的世界頂級橡膠板，由于他們的各方面性能均是國產橡膠的幾倍，

使得他們能夠在這種環境下工作，而一般工礦環境比較好條件下，為了降低企業成本采用國產的襯膠管道，同樣能夠起到應用的效果。

隨著襯膠管道的優越性能被更多的商戶所熟悉，它的應用領域工廠、發電廠、工業水處理設備、礦物處理、造紙行業、石化工業、食品行業、肥料廠、醫藥及環境保護業等行業。

襯膠管道施工步驟

1)襯膠管道為低壓管,管道口徑大,

2)工作內容包括：管件現場拼接組隊(DN≤600時采用成品管件)、焊接、法蘭焊接、打磨、預先安裝、水壓試驗、襯膠、成品件二次安裝。

3)襯膠管道全采用法蘭式連接，焊接、打磨工作量大，制作精度要求高;

4)部分管道口徑大,安裝作業的高度高，高空作業量大，安全風險大。

5)由于管道內壁及法蘭面需襯膠，打磨精度要求高;

6)成品管二次安裝時，由于內壁已襯膠，不得在管道及設備上動火、加熱、敲打;

7)法蘭面襯膠處容易受到損壞，運輸、吊裝保護困難;

8)管道法蘭連接，且穿過樓板孔洞，組對困難。

9)調整段位置選擇正確、預留量適宜，過長浪費材料。

10)由于襯膠管道需進行二次安裝、水壓試驗時的一次連接組對，共三次相連，螺栓有三次緊固，人工使用量大，必要時，采用氣動扳手進行緊固。

襯膠管道施工規范

第一點：安裝閥門要正確，便于維修和使用；第二點選用的襯塑管道，要符合國家標準；第三點，掛件安裝必須要橫平豎直，管道內要暢通；第四點，襯塑管道的安裝，要符合住戶的要求，檢驗合格之后，方可進行其他安裝步驟；第五點，要嚴格按照說明書進行安裝；第六點，襯塑管道可直接焊接，其他管道材質，可以配合使用。另外襯塑管道的螺紋介面，要安裝盤簧管，旋塞上要安裝一個壓力表。

編輯總結：不要擔心襯膠管道容易壞，這種硬質材料所制成的骨架的壽命可是非常長久的。襯膠管道自身可以幫助介質是輸送，同時抗擊沖擊力，還能夠達到緩沖的作用，即便是長久如此使用，也不用擔心它的壽命會被降低哦。要知道，襯膠管道的價位是很高的，它的使用也絕對對得起這個價格，讓使用者在施工的時候方便，在使用的時候享受，這便是襯膠管道了。

過長浪費材料。

10)由于襯膠管道需進行二次安裝、水壓試驗時的一次連接組對，共三次相連，螺栓有三次緊固，人工使用量大，必要時，采用氣動扳手進行緊固。

襯膠管道施工規范

新房裝修水管不知道怎么安裝，水管安裝時隱蔽工程施工的一重要環節，正確的安裝方式能夠保證水管的使用壽命，能夠保證后續工作順利進行。到了建材城你就會發現，水管可是琳瑯滿目，PP-R管、PVC-U管、襯塑鋼管、不銹鋼管、銅管等品種繁多。下面我就告訴大家管道安裝都有哪些規定，正在裝修的朋友們要仔細閱讀哦。

管道安裝都有哪些規定

1、管道工程應根據住戶要求安裝，完工后應試壓，檢驗合格，方可進行其他裝飾工程。

2、選用的管道、管件質量應符合現行國家標準的規定。

3、管道的安裝，必須橫平豎直。排水管道必須暢通。

4、安裝的各種閥門位置應正確，便于使用維修。

5、經通水試壓所有接頭，閥門與管道連接處不得有滲水、漏水現象。

6、鍍鋅管道端頭接口螺紋必須有八牙，進管必須有五牙，不得有爆牙，生料帶必須繞5圈以上，方可接管絞緊；絞緊后，不得朝相反方向回鉸。安裝完畢后，應及時用勾釘固定。管道與管件或閥門之間不得有松動。

7、塑料（PVC）管道、管件，應嚴格按產品說明書規定安裝。
